Kaip pasirinkti FPV antenas FPV dronui

FPV dronų sistemoje antenos yra vienas svarbiausių komponentų, nuo kurio priklauso signalo kokybė ir skrydžio nuotolis. Net turint gerą kamerą ar siųstuvą, prastos antenos gali sukelti trikdžius, prastą vaizdą arba visišką signalo praradimą. Todėl renkantis FPV įrangą svarbu suprasti, kokios antenos naudojamos ir kuo jos skiriasi.

Šiame straipsnyje paaiškinsime, kokių tipų FPV antenos egzistuoja, kuo skiriasi jų poliarizacija ir kaip pasirinkti tinkamą anteną savo dronui bei FPV akiniams.

Kas yra FPV antena

FPV antena yra komponentas, kuris perduoda ir priima vaizdo signalą tarp drono ir FPV akinių arba imtuvo. Antena yra prijungta prie vaizdo siųstuvo (VTX – video transmitter) drono viduje ir prie imtuvo FPV akiniuose. Signalo kokybė priklauso nuo kelių faktorių:

• antenos tipo

• antenos poliarizacijos

• antenos stiprinimo (gain)

• antenos išdėstymo


Tinkamai pasirinktos antenos leidžia skristi toliau ir išlaikyti stabilų vaizdą net sudėtingesnėmis sąlygomis.

FPV antenų tipai

FPV sistemoje dažniausiai naudojami du pagrindiniai antenų tipai.

Omni-directional antenos

Omni antenos perduoda signalą į visas puses. Tai yra dažniausiai naudojamas antenų tipas FPV dronuose. Jų privalumai:

• signalas sklinda 360° aplink droną

• gerai tinka freestyle ir racing skrydžiams

• paprasta naudoti


Populiarios omni antenos:

• pagoda antenos

• cloverleaf antenos

• stubby antenos

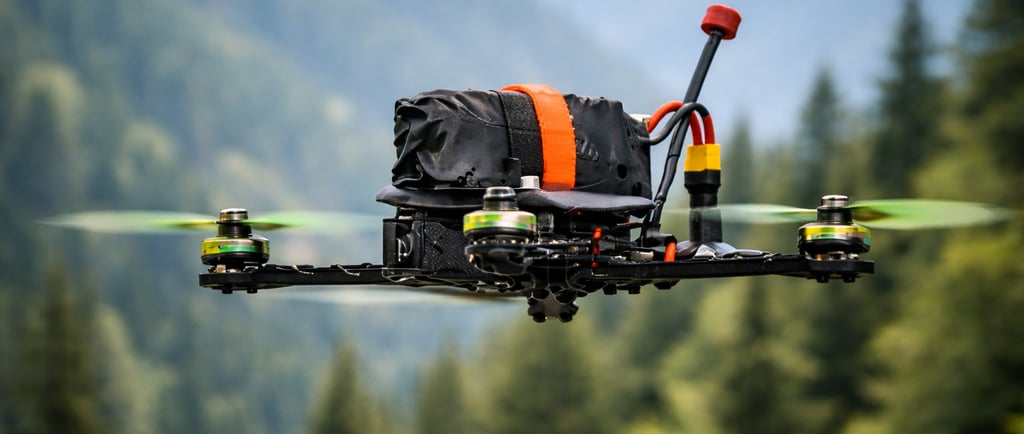

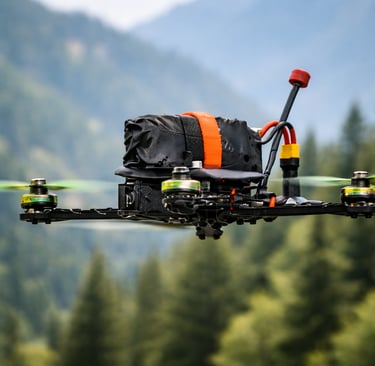

Šios antenos dažniausiai montuojamos ant drono.

Directional antenos

Directional antenos perduoda signalą viena kryptimi. Tai leidžia pasiekti didesnį nuotolį.

Privalumai:

• didesnis signalo stiprumas

• geresnis signalas ilgesniais atstumais

• mažiau trikdžių


Trūkumai:

• reikia nukreipti anteną į droną


Tokios antenos dažniausiai naudojamos FPV akiniuose.

Populiarūs tipai:

• patch antenos

• helical antenos

Antenų poliarizacija

FPV antenos taip pat skirstomos pagal poliarizaciją. Dažniausiai naudojamos:

RHCP (Right Hand Circular Polarization)
LHCP (Left Hand Circular Polarization)

Svarbiausia taisyklė:
Drono ir akinių antenos turi būti tos pačios poliarizacijos.
Jei viena antena yra RHCP, o kita LHCP, signalas bus labai silpnas.

Kaip pasirinkti anteną FPV dronui

Renkantis anteną svarbu atsižvelgti į skrydžio tipą.

Freestyle skrydžiai

Rekomenduojama:

• omni antena ant drono

• omni + patch antena ant akinių


Tai suteikia gerą balansą tarp nuotolio ir signalo stabilumo.

Racing dronai

Racing dronams dažnai naudojamos:

• mažos stubby antenos

• lengvos antenos su trumpu kabeliu


Svarbiausia – mažas svoris ir patikimumas.

Long range skrydžiai

Jeigu skraidoma dideliais atstumais:

• patch arba helical antena ant akinių

• aukštos kokybės omni antena ant drono


Tai leidžia pasiekti didesnį nuotolį ir stabilesnį signalą.

Antenos jungtys

FPV antenos taip pat skiriasi jungtimis.

Dažniausios jungtys:

• SMA

• RP-SMA

• MMCX

• U.FL


Prieš perkant anteną svarbu patikrinti, kokia jungtis naudojama jūsų VTX ar FPV akiniuose.

Išvada

FPV antenos yra vienas svarbiausių komponentų FPV sistemoje. Tinkamai parinkta antena gali ženkliai pagerinti vaizdo kokybę ir skrydžio nuotolį.

Trumpai:

• naudokite omni anteną ant drono

• naudokite omni + directional anteną ant akinių

• pasirinkite tinkamą poliarizaciją (RHCP arba LHCP)

• patikrinkite antenos jungtį
